SERECO PV3 vanne avec étanchéité sur 3 côtés

DESCRIPTION

Le modèle PV3 est une vanne avec joint d'étanchéité sur les trois côtés et c'est-à-dire sur le côté horizontal bas et sur les deux côtés verticaux.
Elle est normalement utilisée pour l’installation à canal où il est nécessaire d’intercepter et de régler le débit d’eau ou, dans certaines cas, aussi par l’installation à paroi, pour exemple sur des entrées ou des sorties d’un canal.

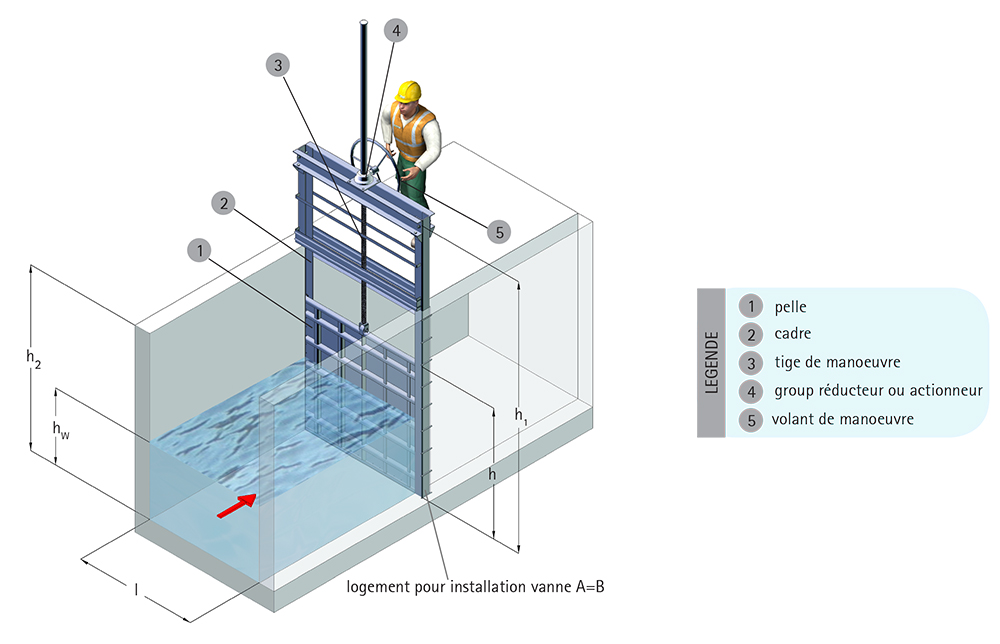

La vanne en fonctionnement est perpendiculaire à la direction du flux d’eau déplacée par les deux vis et entraînée à son tour par les organes de manœuvre sélectionnés.

L'étanchéité est assurée par des joints en caoutchouc, dans les deux sens, avec des coins qui exercent une poussée horizontale sur les surfaces d'étanchéité quand la vanne est fermée, en facilitant les opérations d'ouverture et de clôture de la même.
Les tableaux donnent une indication de la force de manœuvre, de la poussée hydraulique et des poids du modèle PV3. Le TABLEAU A se réfère aux vannes avec étanchéité «à l’arrachement» et le TABLEAU B aux vannes avec étanchéité «la poussé».

POINTS DE FORCE

POSSIBILITÉ D’ADAPTER LA MACHINE À N'IMPORTE QUELLE GÉOMÉTRIE DU CANAL ET À N'IMPORTE QUELLE CHARGE D’EAU;

FACILITÉ DE MANŒUVRE;

DIMENSIONNEMENT ASSISTÉ PAR ORDINATEUR POUR UN EXCELLENT RAPPORT QUALITÉ-PRIX;

CHAQUE VANNE EST RECALCULÉE SUR L'ORDINATEUR CHAQUE FOIS SELON LES EXIGENCES DU CLIENT;

EXCELLENTE ÉTANCHÉITÉ HYDRAULIQUE SUR LES TROIS CÔTÉS.

Étanchéité à l'arrachement

- Tableau A -

l mm	h mm	h_w mm	h₂ mm	Poids kg	Force Nm	A’ mm	A=B mm
300	300	200	1000	69	1,8	8	100
400	400	300	1000	82	3,3	8	100
500	500	400	1000	107	5,6	8	100
600	600	500	1000	120	7,6	8	100
700	700	600	1000	135	16,4	8	100
800	800	700	1000	155	19,5	8	100
900	900	800	1500	183	26,9	8	100
1000	1000	900	1500	205	36,2	8	100
1100	1100	1000	1500	226	47,2	8	100
1200	1200	1100	1500	249	60,5	8	100
1300	1300	1200	2000	303	76,3	8	100
1400	1400	1300	2000	336	94,9	8	100
1500	1500	1400	2000	387	109,3	8	100
1600	1600	1500	2000	517	146,9	55	150
1700	1700	1600	2500	577	175,6	55	150
1800	1800	1700	2500	665	253	55	150
1900	1900	1800	2500	822	297,5	55	150
2000	2000	1900	3000	900	184,8	105	200
2100	2100	2000	3000	982	211	105	200
2200	2200	2100	3000	1111	239,5	105	200
2300	2300	2.200	3000	1189	271,7	105	200
2400	2400	2.300	3.000	1332	310,8	105	200
2500	2500	2.400	4000	1405	348,7	105	200
2600	2600	2.500	4000	1591	465,9	105	200
2700	2700	2.600	4000	1614	512,3	105	200
2800	2800	2.700	4000	1715	568,4	105	200
2900	2900	2.800	4.000	1886	634	105	200
3000	3000	2.900	4.000	2085	811	105	200
3200	3200	3.000	4.000	2403	982	105	200
3400	3400	3200	5.000	3258	1318	155	250
3600	3600	3400	5.000	3487	1539	155	250
3600	3600	3400	5.000	3487	1539	155	250

Étanchéité à la poussée

- Tableau B -

l mm	h mm	h_w mm	h2 mm	Poids kg	Force Nm	A’ mm	A=B mm
300	300	200	1000	69	1,8	8	100
400	400	300	1000	82	3,3	8	100
500	500	400	1000	107	5,6	8	100
600	600	500	1000	120	7,6	8	100
700	700	600	1000	135	16,4	8	100
800	800	700	1000	150	19,2	8	100
900	900	800	1500	173	24,1	8	100
1000	1000	900	1500	195	36,2	8	100
1100	1100	1000	1500	223	47,2	8	100
1200	1200	1100	1500	246	60,3	8	100
1300	1300	1200	2000	299	76,1	8	100
1400	1400	1300	2000	319	93,9	8	100
1500	1500	1400	2000	387	109,3	8	100
1600	1600	1500	2000	442	140,4	8	100
1700	1700	1600	2500	480	166,7	8	100
1800	1800	1700	2500	521	196,6	8	100
1900	1900	1800	2500	750	292,6	55	150
2000	2000	1900	3000	827	340,8	55	150
2100	2100	2000	3000	902	392,3	55	150
2200	2200	2100	3000	953	447	55	150
2300	2300	2200	3000	1122	607	55	150
2400	2400	2300	3000	1184	684,7	55	150
2500	2500	2400	4000	1337	405,5	105	200
2600	2600	2500	4000	1453	454,9	105	200
2700	2700	2600	4000	1522	505,1	105	200
2800	2800	2700	4000	1693	566,7	105	200
2900	2900	2800	4000	1768	625	105	200
3000	3000	2900	4000	1867	688	105	200
3200	3200	3000	4000	2283	971,3	105	200
3400	3400	3200	5000	2435	1145,9	105	200
3600	3600	3400	5000	2690	1492,7	105	200
3800	3800	3600	5000	3183	1767	105	200
