PV4 COMPUERTAS CON CIERRE A 4 LADOS
PV4 compuerta con cierre a 4 lados

DESCRIPTIÓN

El modelo PV4 es una compuerta con junta de estanqueidad en los cuatro lados.

Esta se utiliza normalmente para la instalación en pared cuando es necesario interceptar y regular el flujo de agua desde entradas o salidas, tanto de sección circular como de sección geométrica rectangular o cuadrada.
En funcionamiento, la compuerta, se desplaza de forma perpendicular a la dirección del flujo de agua, movida por el tornillo controlado, a su vez, por los dispositivos de maniobra seleccionados. La estanqueidad en los cuatro lados se asegura gracias a las juntas de goma, en ambos sentidos, junto con la presencia de las cuñas que, al ejercer un empuje horizontal sobre los planos de estanqueidad solo con la compuerta cerrada, facilitan las operaciones de apertura y cierre de la misma.

Un travesaño, montado en el armazón, asegura la estanqueidad de la junta del lado superior.

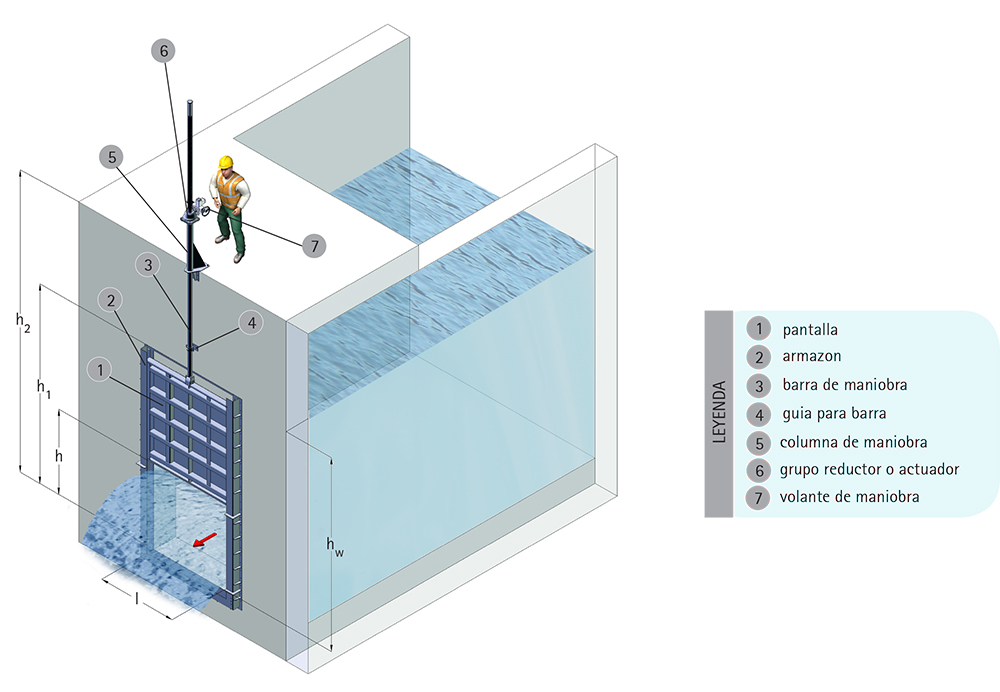

Las tablas dan una indicación sobre la fuerza de maniobra, el empuje hidráulico y los pesos del modelo PV4. La TABLA A hace referencia a las compuertas "aguas abajo", mientras que la TABLA B hace referencia a las compuertas "aguas arriba".

VENTAJAS

  • ES POSIBLE ADAPTAR LA MÁQUINA A CUALQUIER GEOMETRÍA DEL CANAL Y A CUALQUIER BATIENTE HIDRÁULICO;
  • FACILIDAD DE MANIOBRA;
  • DIMENSIONAMIENTO INFORMATIZADO PARA UNA ÓPTIMA RELACIÓN CALIDAD-PRECIO;
  • CADA COMPUERTA SE VUELVE A CALCULAR EN EL ORDENADOR PARA CADA CASO SEGÚN LAS NECESIDADES DEL CLIENTE;
  • EXCELENTE ESTANQUEIDAD HIDRÁULICA EN LOS CUATRO LADOS.

Estanqueidad aguas abajo

- Tabla A -

l
mm		 h
mm		 hw mm
1000 2000 3000 4000 5000 7500 10000
kg Nm kg Nm kg Nm kg Nm kg max kg Nm kg Nm
200 200 65 5 71 10 75 15 78 19 84 24 62 26 104 48
300 300 78 9 84 17 87 26 93 35 97 43 65 50 122 87
500 500 110 17 110 37 125 58 130 78 136 98 142 184 171 199
600 600 126 22 128 50 145 78 149 106 155 133 221 433 217 272
700 700 152 27 158 64 166 100 171 137 180 173 257 555 247 496
800 800 178 32 184 79 190 125 245 193 255 246 338 691 403 731
900 900 191 36 236 95 212 152 356 234 359 298 446 541 567 469
1000 1000 260 41 272 111 377 200 368 278 384 433 504 1007 616 559
1100 1100 310 128 426 233 466 397 509 508 678 622 717 657
1200 1200 345 147 452 266 553 457 553 587 789 821 755 761
1300 1300 492 203 507 302 594 520 606 791 884 830 825 874
1400 1400 533 197 621 413 643 587 857 473 901 836 886 994
1500 1500 575 215 556 459 877 347 918 530 967 1053 988 1293
1600 1600 637 284 754 509 960 386 946 586 1023 1174 1069 1447
1700 1700 704 307 802 556 1046 427 1043 650 1121 1306 1143 1609
1800 1800 819 328 1048 322 1062 463 1106 713 1202 1440 1231 1966
2000 2000 985 369 1246 378 1242 645 1295 849 1426 1729 1858 3485
2200 2200 1491 437 1460 750 1480 991 2152 2047 2133 4125
2400 2400 1594 570 1637 855 1771 1319 2359 2368 2393 4806
2600 2600 1861 637 1979 873 2000 1498 2568 3095 2743 5540
2800 2800 2058 694 2209 1245 2885 1882 2914 3511 3048 6308
3000 3000 2427 874 2428 1368 3115 2085 3184 4266 3266 7098

Estanqueidad aguas arriba

- Tabla B -

l
mm		 h
mm		 hw mm
1000 2000 3000 4000 5000 7500 10000
kg Nm kg Nm kg Nm kg Nm kg max kg Nm kg Nm
200 200 65 5 71 10 75 15 78 19 84 24 62 26 104 48
300 300 78 9 84 17 87 26 93 35 97 43 65 50 122 87
500 500 110 17 98 26 125 58 130 78 136 98 142 184 171 199
600 600 126 22 128 50 145 78 149 106 155 133 172 202 217 272
700 700 145 27 158 64 166 100 171 137 180 173 218 265 336 496
800 800 178 32 184 79 190 125 200 172 218 218 338 460 403 731
900 900 191 36 209 95 212 152 240 210 253 268 379 560 476 891
1000 1000 260 41 236 111 244 181 269 252 355 433 438 789 512 1066
1100 1100 257 128 283 213 301 296 414 507 499 927 613 1448
1200 1200 287 146 317 245 429 455 454 586 562 1077 749 880
1300 1300 328 164 352 279 479 519 516 790 719 646 849 1009
1400 1400 433 183 484 420 519 585 573 894 791 723 894 1145
1500 1500 469 201 556 459 582 772 654 1006 852 824 955 1291
1600 1600 522 219 600 506 630 856 718 1290 939 920 1047 1447
1700 1700 683 305 639 523 729 947 964 751 1015 1021 1155 1608
1800 1800 786 325 691 601 783 1036 1031 823 1086 1297 1287 1963
2000 2000 921 364 1044 828 1084 643 1163 976 1377 2133 1425 2359
2200 2200 1365 502 1240 745 1313 1137 1576 2511 1703 3194
2400 2400 1514 564 1668 850 1564 1313 1851 2922 2222 3700
2600 2600 1719 625 1825 1101 1710 1486 1989 3086 2455 4614
2800 2800 1938 684 2119 1236 2188 1666 2549 3481 2744 6267
3000 3000 2154 849 2281 1355 2527 2061 2806 4236 3199 7097

OBSERVACIONES:

Las tablas muestran "ejemplos" de compuertas. Todas las demás dimensiones son realizables, incluidas las rectangulares.

SERECO se reserva el derecho de volver a calcular todas las compuertas objeto de solicitud de oferta en función de las dimensiones y condiciones de funcionamiento reales que se comunicarán en cada caso a través del formulario "PSF".

En las tablas se ha considerado la medida h1= h x 2 +1000mm.



LEYENDA:

kg: los pesos se refieren a la compuerta estándar en canal solo con volante o, cuando sea necesario, con volante y reductor; no incluyen el peso del actuador eléctrico, en caso de que lo hubiera.

Nm: par necesario para accionar el tornillo de maniobra.
A’: espesor de la pantalla.
A=B: alojamiento para instalación de la compuerta.

SERIES:

S súper ligera
L ligera
M media
P pesada
PT muy pesada
