P2V3 COMPUERTA CON CIERRE A 3 LADOS Y OPERADA CON 2 TORNILLOS

DESCRIPTIÓN

El modelo P2V3 es una compuerta con junta de estanqueidad a tres lados, es decir, en la parte inferior del lado horizontal y en los dos lados verticales.

Esta se utiliza normalmente para la instalación en canales cuando es necesario interceptar y regular el flujo de agua o, en algunos casos, también para la instalación en pared, como por ejemplo, sobre la salida o la entrada de un canal.

En comparación con el modelo PV3, este está equipado con doble tornillo de elevación y, por lo tanto, es adecuado para magnitudes con una anchura igual a 1,5 veces la altura.

En funcionamiento, la compuerta, se desplaza de forma perpendicular a la dirección del flujo de agua, movida por los dos tornillos controlados, a su vez, por los dispositivos de maniobra seleccionados. La estanqueidad se asegura gracias a las juntas de goma, en ambos sentidos, junto con la presencia de las cuñas que, al ejercer un empuje horizontal sobre los planos de estanqueidad solo con la compuerta cerrada, facilitan las operaciones de apertura y cierre de la misma.

Las tablas dan una indicación sobre la fuerza de maniobra, el empuje hidráulico y los pesos del modelo P2V3. La TABLA A hace referencia a las compuertas con estanqueidad "aguas abajo", mientras que la TABLA B hace referencia a las compuertas con estanqueidad "aguas arriba".

VENTAJAS

  • POSIBILIDAD DE CONSTRUIR COMPUERTAS DE GRANDES DIMENSIONES.
  • FACILIDAD DE MANIOBRA;
  • EXTREMA SOLIDEZ;
  • DIMENSIONAMIENTO INFORMATIZADO PARA UNA ÓPTIMA RELACIÓN CALIDAD-PRECIO;
  • CADA COMPUERTA SE VUELVE A CALCULAR EN EL ORDENADOR PARA CADA CASO SEGÚN LAS NECESIDADES DEL CLIENTE;
  • EXCELENTE ESTANQUEIDAD HIDRÁULICA EN LOS TRES LADOS.

Estanqueidad aguas abajo

- Tabla A -

l
mm		 h
mm		 hw
m		 h2
mm		 Peso
kg		 Fuerza
Nm		 A’
mm		 A=B
mm
2000 500 400 1000 298 21 8 100
2000 1000 900 1500 418 73 8 100
2000 1500 1400 2000 558 156 8 100
2500 500 400 1000 349 26 8 100
2500 1000 900 1500 550 92 55 150
3000 500 400 1000 428 32 55 150
3000 1000 900 1500 788 68 105 200
3000 1500 1400 2000 996 133 105 200
3000 2000 1800 2500 1350 215 105 200
3000 2500 2400 3000 1753 348 105 200
3500 500 400 1000 506 37 55 150
3500 1000 900 1500 904 78 105 200
3500 1500 1400 2000 1291 158 105 200
3500 2000 1800 2500 1578 252 105 200
3500 2500 2300 3000 1891 469 105 200
3500 3000 2800 4000 2698 679 155 250
4000 500 400 1000 592 52 55 150
4000 1000 900 1500 1077 112 105 200
4000 1500 1400 2000 1430 217 105 200
4000 2000 1800 2500 1869 357 105 200
4000 2500 2300 3000 2323 533 155 250
4000 3000 2800 4000 2949 907 155 250
4000 3500 3200 4500 3724 1392 155 250
5000 1000 900 1500 1511 193 105 200
5000 1500 1400 2000 2008 378 155 250
5000 2000 1800 2500 2419 600 155 250
5000 2500 2300 3000 3098 928 155 250
5000 3000 2800 4000 3832 1326 155 250
5000 3500 3300 4500 5058 1832 155 250
6000 1000 900 1500 1934 233 155 250
6000 1500 1400 2000 2512 445 155 250
6000 2000 1800 2500 3166 749 155 250

Estanqueidad aguas arriba

- Tabla B -

l
mm		 h
mm		 hw
m		 h2
mm		 Peso
kg		 Fuerza
Nm		 A’
mm		 A=B
mm
2000 500 400 1000 298 21 8 100
2000 1000 900 1500 418 73 8 100
2000 1500 1400 2000 558 156 8 100
2500 500 400 1000 349 26 8 100
2500 1000 900 1500 526 91 8 100
3000 500 400 1000 384 31 8 100
3000 1000 900 1500 693 113 55 150
3000 1500 1400 2000 1051 244 55 150
3000 2000 1800 2500 1508 226 105 200
3000 2500 2400 3000 1849 435 105 200
3500 500 400 1000 419 43 8 100
3500 1000 900 1500 955 162 55 150
3500 1500 1400 2000 1508 209 105 200
3500 2000 1800 2500 1789 326 105 200
3500 2500 2300 3000 2088 489 105 200
3500 3000 2800 4000 2592 823 155 250
4000 500 400 1000 513 59 55 150
4000 1000 900 1500 1132 222 55 150
4000 1500 1400 2000 1678 280 105 200
4000 2000 1800 2500 2137 446 105 200
4000 2500 2300 3000 2463 668 105 200
4000 3000 2800 4000 2800 931 105 200
4000 3500 3200 4500 3459 1417 155 250
5000 1000 900 1500 1255 306 55 150
5000 1500 1400 2000 2147 413 105 200
5000 2000 1800 2500 2490 637 105 200
5000 2500 2300 3000 3148 974 105 200
5000 3000 2800 4000 4029 1365 155 250
5000 3500 3300 4500 4486 1806 155 250
6000 1000 900 1500 1998 258 105 200
6000 1500 1400 2000 2410 486 105 200
6000 2000 1800 2500 3473 793 155 250

OBSERVACIONES:

Las tablas muestran "ejemplos" de compuertas. Todas las demás dimensiones son realizables, incluidas las rectangulares.

SERECO se reserva el derecho de volver a calcular todas las compuertas objeto de solicitud de oferta en función de las dimensiones y condiciones de funcionamiento reales que se comunicarán en cada caso a través del formulario "PSF".

En las tablas se ha considerado la medida h1= h x 2 +1000mm.

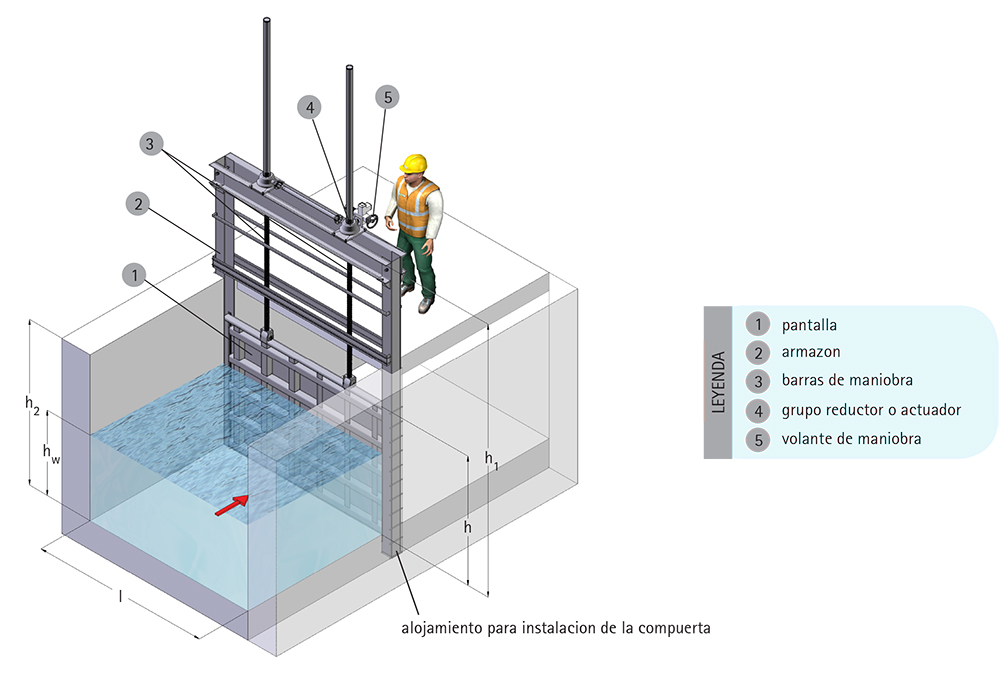

LEYENDA:

kg: los pesos se refieren a la compuerta estándar en canal solo con volante o, cuando sea necesario, con volante y reductor; no incluyen el peso del actuador eléctrico, en caso de que lo hubiera.

Nm: par necesario para accionar el tornillo de maniobra.
A’: espesor de la pantalla.
A=B: alojamiento para instalación de la compuerta.

SERIES:

S súper ligera
L ligera
M media
P pesada
PT muy pesada
