SERECO P2V3 paratoia con tenuta su 3 lati e manovrata con 2 viti

DESCRIZIONE

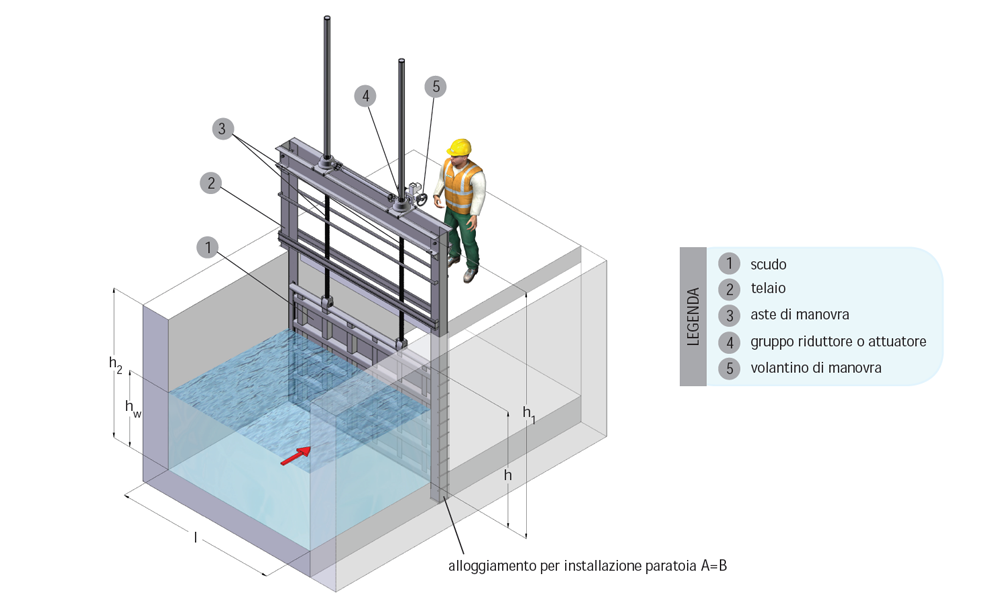

Il modello P2V3 è una paratoia con guarnizione di tenuta su TRE lati e cioè sul lato orizzontale basso e sui due lati verticali.

Essa viene normalmente utilizzata per installazione in canali dove è necessario intercettare e regolare il flusso dell’acqua o, in alcuni casi, anche per installazione a parete per esempio sullo sbocco o imbocco di un canale. Rispetto al modello PV3, questo è equipaggiato con una doppia vite di sollevamento ed è pertanto adatto a grandezze aventi larghezza pari a 1,5 volte l’altezza. In funzionamento la paratoia scorre
perpendicolarmente alla direzione del flusso dell’acqua mossa dalle due viti comandate a loro volta dagli organi di manvra prescelti. La tenuta è assicurata dalle guarnizioni di gomma, in entrambi i sensi, unitamente alla presenza dei cunei che esercitando una spinta orizzontale sui piani di tenuta solo a paratoia chiusa, facilitano le operazioni di apertura e chiusura della stessa.

Le tabelle danno un’indicazione sulla forza di manovra, sulla spinta idraulica e sui pesi del modello P2V3. La TABELLA A fa riferimento alle paratoie con tenuta “a scalzare” e la TABELLA B, alle paratoie con tenuta “a calzare”.

PUNTI DI FORZA

POSSIBILITA’ DI REALIZZARE PARATOIE DI GRANDI DIMENSIONI.

FACILITA’ DI MANOVRA;

ELEVATA ROBUSTEZZA;

DIMENSIONAMENTO COMPUTERIZZATO PER UN OTTIMO RAPPORTO QUALITA’-PREZZO;

OGNI PARATOIA VIENE RICALCOLATA AL COMPUTER VOLTA PER VOLTA CON LE RICHIESTE DEL CLIENTE;

OTTIMA TENUTA IDRAULICA SUI QUATTRO LATI.

Tenuta a scalzare

- Tabella A -

l mm	h mm	h_w m	h2 mm	Peso kg	Forza Nm	A’ mm	A=B mm
2000	500	400	1000	298	21	8	100
2000	1000	900	1500	418	73	8	100
2000	1500	1400	2000	558	156	8	100
2500	500	400	1000	349	26	8	100
2500	1000	900	1500	550	92	55	150
3000	500	400	1000	428	32	55	150
3000	1000	900	1500	788	68	105	200
3000	1500	1400	2000	996	133	105	200
3000	2000	1800	2500	1350	215	105	200
3000	2500	2400	3000	1753	348	105	200
3500	500	400	1000	506	37	55	150
3500	1000	900	1500	904	78	105	200
3500	1500	1400	2000	1291	158	105	200
3500	2000	1800	2500	1578	252	105	200
3500	2500	2300	3000	1891	469	105	200
3500	3000	2800	4000	2698	679	155	250
4000	500	400	1000	592	52	55	150
4000	1000	900	1500	1077	112	105	200
4000	1500	1400	2000	1430	217	105	200
4000	2000	1800	2500	1869	357	105	200
4000	2500	2300	3000	2323	533	155	250
4000	3000	2800	4000	2949	907	155	250
4000	3500	3200	4500	3724	1392	155	250
5000	1000	900	1500	1511	193	105	200
5000	1500	1400	2000	2008	378	155	250
5000	2000	1800	2500	2419	600	155	250
5000	2500	2300	3000	3098	928	155	250
5000	3000	2800	4000	3832	1326	155	250
5000	3500	3300	4500	5058	1832	155	250
6000	1000	900	1500	1934	233	155	250
6000	1500	1400	2000	2512	445	155	250
6000	2000	1800	2500	3166	749	155	250

Tenuta a calzare

- Tabella B -

l mm	h mm	h_w m	h2 mm	Peso kg	Forza Nm	A’ mm	A=B mm
2000	500	400	1000	298	21	8	100
2000	1000	900	1500	418	73	8	100
2000	1500	1400	2000	558	156	8	100
2500	500	400	1000	349	26	8	100
2500	1000	900	1500	526	91	8	100
3000	500	400	1000	384	31	8	100
3000	1000	900	1500	693	113	55	150
3000	1500	1400	2000	1051	244	55	150
3000	2000	1800	2500	1508	226	105	200
3000	2500	2400	3000	1849	435	105	200
3500	500	400	1000	419	43	8	100
3500	1000	900	1500	955	162	55	150
3500	1500	1400	2000	1508	209	105	200
3500	2000	1800	2500	1789	326	105	200
3500	2500	2300	3000	2088	489	105	200
3500	3000	2800	4000	2592	823	155	250
4000	500	400	1000	513	59	55	150
4000	1000	900	1500	1132	222	55	150
4000	1500	1400	2000	1678	280	105	200
4000	2000	1800	2500	2137	446	105	200
4000	2500	2300	3000	2463	668	105	200
4000	3000	2800	4000	2800	931	105	200
4000	3500	3200	4500	3459	1417	155	250
5000	1000	900	1500	1255	306	55	150
5000	1500	1400	2000	2147	413	105	200
5000	2000	1800	2500	2490	637	105	200
5000	2500	2300	3000	3148	974	105	200
5000	3000	2800	4000	4029	1365	155	250
5000	3500	3300	4500	4486	1806	155	250
6000	1000	900	1500	1998	258	105	200
6000	1500	1400	2000	2410	486	105	200
6000	2000	1800	2500	3473	793	155	250
